蒸汽管道為什么要彎一道呢
作者：管道 來源：管道 發布時間：2020-10-26

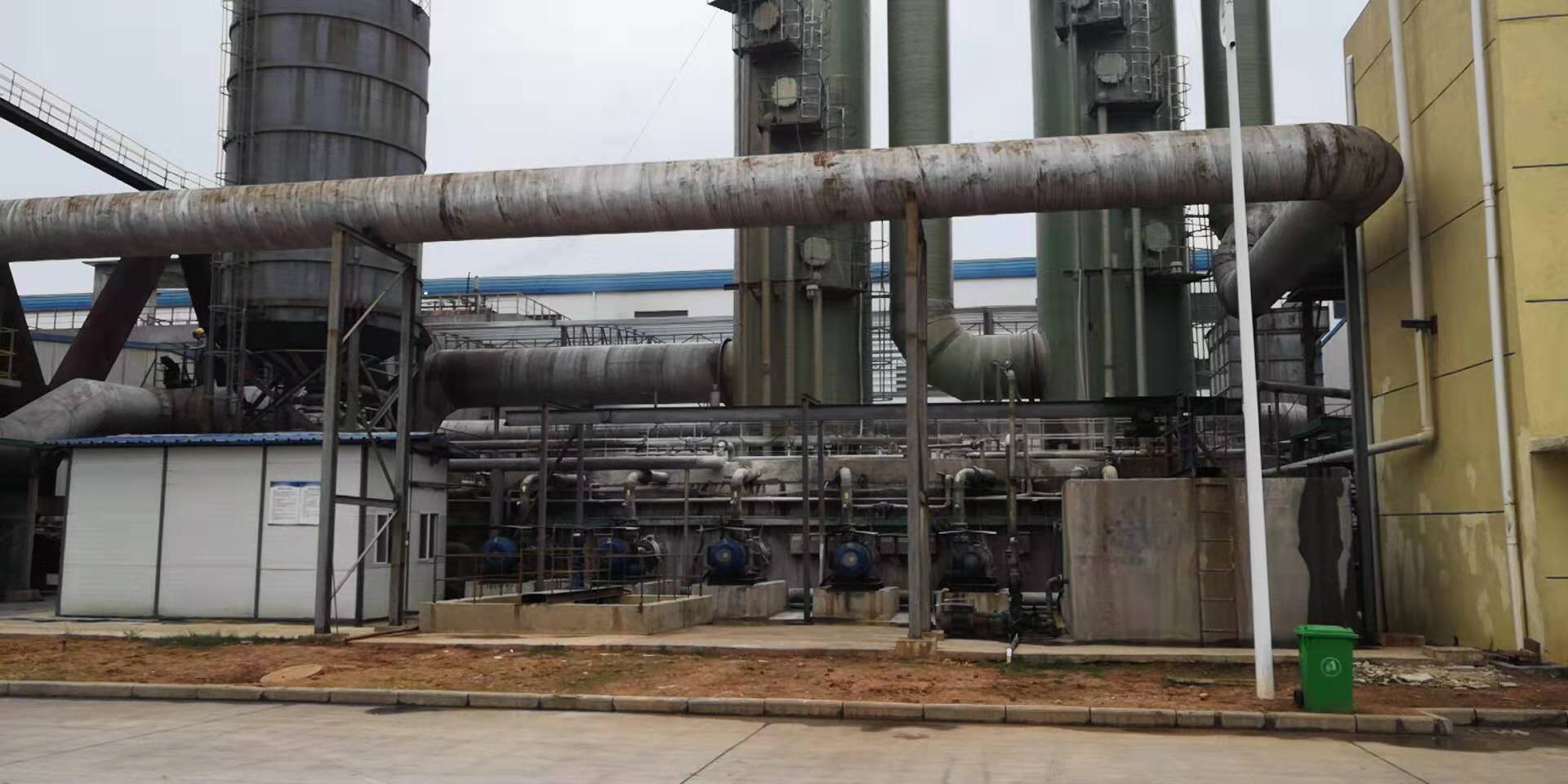

我們經常會在蒸汽管道上看到這樣的場景，明明可以“直行”的管段突然間彎了一段，相信很多看過的人跟我一樣會出現這樣的疑惑，這不是“畫蛇添足”么，其實不然，管路運行中的設計都有著自己的原理，下面就讓帶你來了解蒸汽管道彎段的作用。
蒸汽管道分為兩種工作狀態，一個溫度高，一個近似于環境溫度，在冷熱交替變換中，會因?yàn)闊崦浝淇s原理而產生位移和受力，管道越長，位移和受到的力越大，為了防止管道發生損壞，需要采取措施進行規避，于是就有了這個彎，也被稱作為“膨脹節”， 是用來吸收管子軸向膨脹位移的，也有躲避混凝土梁柱的要求，一舉兩得。
補償量要安裝前計算好，安裝工藝要求進行冷拉，特別是主蒸汽出口，支架也很主要，滑動，固定支架重點檢測，廠房內盡量利用自然補償。
那么管道的膨脹到底有多長呢？按照測試計算，1米長距離，升溫100度，大約要膨脹1.2mm?？稍谝恍┬袠I(yè)上的管道如電廠，升溫可達到500-600度多。這個時候1米就是要膨脹7-8mm了。而金屬是可拉卻不可壓的材質，想象一下，鐵軌在環境溫度下溫差就差50度，早期的鐵軌還出現凸出來的那種情況，后來采用分段鐵軌才解決這個問題。而管道動動輒幾百米甚至幾十公里，冷態熱態下一變化，會產生極大的應力，應力超過管道的極限，管道自然吃不消了，可能會產生嚴重的后果。當自然補償不能滿足管道的要求時，我們通常會使用補償器進行補償，補償器能吸收管道軸向、橫向、角向冷熱變形，并減少設備振動對管道的影響。蒸汽管道上的U型段作用也和這個類似。
我國對于膨脹節有著相關規定，例如《采暖通風與空氣調節設計規范》4.8.17條;采暖管道必須計算其熱膨脹。當利用管段的自然補償不能滿足要求時，應設置補償器。其它如電力化工設計規范都有此要求，甚至有的還要求用軟件進行計算，如電廠設計院一般用GLIF，而化工設計院一般用Caesar 等等。
