化工水泵泵軸跳動標準及校直
作者：化工泵 來源：泵軸 發布時間：2020-12-23
化工泵在使用中發生振動，對于泵軸跳動如何解決呢？

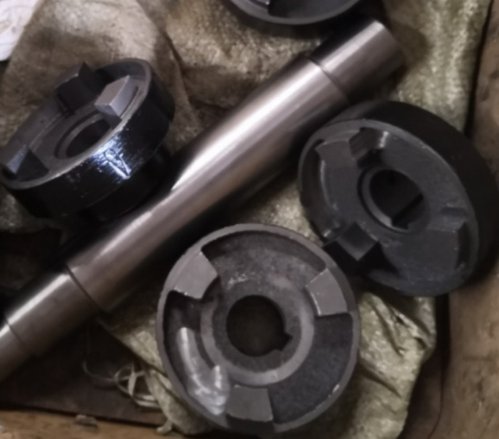

1、泵軸跳動標準
1）軸頸的錐度與橢圓度不大于軸徑的1/2000。但大不得超過0.05mm，且表面不得有傷痕。
2）軸彎曲超過允許值可采用機械法或加熱法進行校直。軸允許跳動值如下表所示（單位：mm）：
2、泵軸的校直方法
1）局部加熱法
將彎曲的凸面朝上，在周圍用石棉布包扎，然后用噴燈或氣焊急熱。加熱溫度約比材料臨界溫度低100℃左右。急熱后，由于金屬產生塑性變形，使其表面長度縮短，在冷卻后雖有所拉伸，但已不能恢復原始狀態了，從而造成與原始彎曲方向相反的反彎曲，使凸面平坦而達到直軸目的。如在凹面加溫火助其熱脹伸長，則效果更好。加熱方法，應勻速、等距（距軸面20毫米左右），從中心向外旋出，然后由外向中心旋入，以保持溫度均勻。
加熱面積與形狀用軸向開口（軸向長而徑向短）方法加熱，使徑向方位溫度均勻，使軸不易產生扭曲。而用徑向開口（徑向長而軸向短）方法加熱時，直軸效果顯著。
校直時，先將軸平放在兩支承上，使彎曲部分凸面向上，并在軸的大彎曲處用濕石棉布包扎。此石棉布軸向開口0.15d×0.2d或徑向開口0.35d×0.2d（d為軸的直徑）的長方形口，然后在開口處用氧乙炔焰加熱3-5分鐘（采用強力焊炬，并且使氧氣壓力增至4-5大氣壓），溫度達到500-600℃后，用干燥的石棉布覆蓋受熱處，保溫10-15分鐘，用壓縮空氣吹，使之迅速冷卻。軸的彎曲變化情況可由百分表測量。一次未能校直可以重復進行，校直后，軸應在加熱處進行低溫退火，即將軸轉動并緩慢的加熱至300-350℃，在此溫度下保持一小時以上，然后用石棉布包扎加熱處，使它緩慢地冷卻到50-70℃，這樣就可以消除內應力。
軸在校直過程中的變化量與軸本身的材料性能有關。加熱時，軸端的彎曲撓度逐漸增大到大，這是由于凸部加熱后金屬膨脹所至。冷卻后，軸端的彎曲撓度逐漸減小到小，這是由于凸部迅速冷卻金屬纖維縮短的結果。
2）內應力松弛法
原理是因為金屬材料有松弛特性，即零件在高溫下應力下降的同時，零件的彈性變形量減少而塑性變形量的比重增加，這時若加上一定方向的載荷，便可控制它的變形方向與大小。當解除載荷后，由于它以塑性變形為主，所以回彈很少，從而達到直軸的目的。加熱的工具多用感應線圈，直軸后也應進行退火處理。此法多用于大軸上。
3）冷直法
（1）利用手搖螺旋壓力機校直
軸徑較小及彎曲較大時，可采用此法。首先將軸放在三角缺口塊內架住，或放在機床上利用頂針頂住軸的兩端，然后將軸彎曲的凸面頂點朝上。用螺旋壓力機壓住凸起頂點，向下頂壓，直到軸校直為止。
（2）利用捻棒敲打校直
軸徑較大及彎曲較小時，可以采用此法。這個方法是利用捻棒來冷打軸的彎曲凹面，使軸在此處表面延伸而較直。捻棒應由硬度低于泵軸硬度的材料制成，或在硬度高的材料上鑲銅套，捻棒的邊緣必須有園角。在直軸時，將軸的凹面朝上，并支持住大彎曲的凸面頂點。在兩端用拉緊裝置向下加壓，然后利用1-2公斤重的錘子敲打捻棒，使軸的凹面材料受敲打而延伸。捻打時,先自低凹面中央進行敲打，逐漸移向兩側，并沿圓周三分之一的弧面上進行，但越往中央敲打密度應當越大。軸的校直量與敲打次數通常成正比。注意初敲打時，軸校直較快，以后較慢。敲打時應注意掌握捻棒，勿損傷軸的表面。
（3）用螺旋千斤頂較直
當軸的彎曲量不大時（為軸長的1%以下），可以在冷態下用螺旋千斤頂較直。在矯直時，考慮到軸的回彈，要過矯一些，才能保證矯正后的軸比較正直。這種方法的精度可達到每米0.05-0.15毫米。
（4）用鋼絲繩矯直
4）機械加熱直軸法
預先將軸固定，凸面朝上，然后用外加載荷將彎曲軸向下壓，在凸面造成壓縮應力，然后再在凹面處加熱，亦可直軸。此法僅適用于彎曲度較小的軸。
